BỘ XỬ LÝ HÌNH ẢNH 16 VÀO 16 RA NKTECH

Giải Pháp Bộ Xử Lý Hình Ảnh 16 Vào 16 Ra NKCL1616: Nền Tảng Điều Khiển Màn Hình Ghép 4K/8K Toàn Diện

Trong các siêu dự án tích hợp hệ thống AV (Audio Visual) hiện đại, việc vận hành một bức tường màn hình ghép (video wall) khổng lồ không chỉ đơn thuần là bài toán về hiển thị, mà là một thách thức về khả năng xử lý dữ liệu vĩ mô. Khi số lượng màn hình ghép vượt qua con số 10, băng thông video và yêu cầu về độ trễ (latency) trở nên cực kỳ khắt khe. Đối với các kỹ sư trưởng, nhà quản lý dự án tại các trung tâm giám sát điện lực hay khu công nghiệp, việc tìm kiếm một "trái tim" điều phối đủ mạnh mẽ, hoạt động bền bỉ 24/7/365 là ưu tiên sống còn.

Với bề dày hơn 10 năm kinh nghiệm trong lĩnh vực cung cấp thiết bị và giải pháp hiển thị chuyên dụng, Nam Khánh NKTECH mang đến câu trả lời toàn diện nhất cho bài toán kỹ thuật này: Bộ xử lý hình ảnh 16 vào 16 ra (Model: NKCL1616). Vượt xa giới hạn của một thiết bị chia mạch thông thường, NKCL1616 là một hệ thống ma trận xử lý đồ họa cấp doanh nghiệp, hỗ trợ nâng cấp chất lượng luồng tín hiệu lên 4K và 8K với sự đa dạng tuyệt đối về chuẩn kết nối ngoại vi. Bài viết dưới đây sẽ giải phẫu chi tiết kiến trúc phần cứng, khả năng tương thích hệ sinh thái và các ứng dụng thực tiễn để minh chứng vị thế của NKCL1616 trong ngành công nghiệp AV.

1. Khám phá kiến trúc phần cứng lõi của bộ xử lý trung tâm 16 vào 16 ra

Sự ổn định của một hệ thống hiển thị quy mô lớn bắt nguồn từ nền tảng vi kiến trúc vi mạch. Khác với các giải pháp giá rẻ dùng phần mềm chia hình, NKCL1616 được xây dựng trên nền tảng xử lý tín hiệu thuần cứng, loại bỏ hoàn toàn các nguy cơ tràn RAM hay lỗi hệ điều hành.

1.1. Ma trận 16x16: Tiêu chuẩn thiết kế cho các hệ thống màn hình ghép quy mô lớn

Cấu hình 16 nguồn vào (Input) và 16 màn hình ra (Output) không phải là những con số ngẫu nhiên. Nó là tiêu chuẩn thiết kế (design standard) cho các cấu hình màn hình ghép phổ biến và phức tạp như 4x4 (16 tấm) hoặc các mảng hiển thị bất đối xứng. Cấu trúc ma trận này mang lại một quy trình xử lý tịnh tiến ưu việt:

1. Mức độ 1 - Thu thập tín hiệu đa nguồn tập trung: Hệ thống có khả năng tiếp nhận đồng thời 16 luồng nội dung hoàn toàn khác biệt (từ máy trạm đồ họa, camera an ninh, máy chủ dữ liệu) mà không gặp hiện tượng nghẽn cổ chai vật lý tại cổng giao tiếp.
2. Mức độ 2 - Xử lý luồng dữ liệu song song không độ trễ: Nhờ kiến trúc ma trận chéo (Crossbar Switch Architecture) và băng thông Backplane khổng lồ, mỗi luồng tín hiệu đầu vào được cấp phát một kênh băng thông độc lập. Việc luân chuyển, cắt ghép hay tạo lớp (layering) được xử lý song song, mang lại trải nghiệm hiển thị theo thời gian thực (Zero-latency).
3. Mức độ 3 - Xuất hình ảnh đồng bộ hóa hoàn hảo trên không gian mảng lớn: 16 cổng đầu ra được đồng bộ hóa xung nhịp (Frame Sync) tuyệt đối. Khi một hình ảnh chuyển động nhanh (như xe chạy trên cao tốc trong camera giám sát) vắt ngang qua 4 tấm màn hình khác nhau, tính năng đồng bộ này triệt tiêu hoàn toàn hiện tượng rách hình (Screen Tearing) tại các đường viền ghép nối.

1.2. Thuật toán nội suy và sức mạnh nâng cấp (Upscaling) tín hiệu lên chuẩn 4K/8K

Một vấn đề nan giải trong các trung tâm điều hành là nguồn phát đầu vào thường không đồng nhất về độ phân giải. Có những camera an ninh chỉ đạt chuẩn 720p hoặc 1080p, nhưng lại cần được phóng to trên một mảng màn hình ghép có tổng độ phân giải lên tới 8K. Nếu chỉ phóng to cơ học, hình ảnh sẽ bị vỡ hạt (pixelated) và xuất hiện viền răng cưa (aliasing).

Bộ vi xử lý NKCL1616 giải quyết triệt để điểm mù này thông qua thuật toán nội suy điểm ảnh (Pixel Interpolation) tiên tiến. Khi tiếp nhận tín hiệu độ phân giải thấp, bộ xử lý lõi sẽ phân tích mảng màu, độ tương phản của các điểm ảnh liền kề và tự động "điền" thêm các điểm ảnh mới một cách logic. Nhờ đó, luồng dữ liệu đầu ra được nâng cấp (upscale) mượt mà lên chuẩn 4K (3840x2160) hoặc 8K ở tần số quét 60Hz. Biểu đồ dữ liệu chứng khoán, bản đồ địa lý hay video an ninh sẽ luôn duy trì được độ sắc nét, chi tiết hiển thị text rõ ràng ở bất kỳ tỷ lệ phóng to nào.

2. Hệ sinh thái kết nối đa nền tảng: Điểm nghẽn kỹ thuật được giải quyết bởi NKCL1616

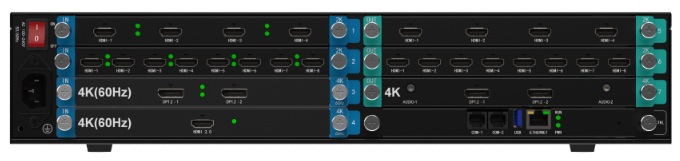

Sự phức tạp của một dự án tích hợp hệ thống (System Integration) nằm ở việc "bắt" các thiết bị từ nhiều thập kỷ công nghệ khác nhau phải nói chung một ngôn ngữ. NKCL1616 sở hữu hệ thống thẻ giao tiếp mô-đun hóa (Modular I/O Cards), biến nó thành một trạm trung chuyển tín hiệu vạn năng.

2.1. Quản trị hiển thị đồ họa băng thông rộng với HDMI, DP và DVI

Để truyền tải các luồng video không nén ở chất lượng 4K/8K, băng thông vật lý là yếu tố quyết định. NKCL1616 trang bị hệ thống cổng giao tiếp tiêu chuẩn công nghiệp:

• HDMI 2.0 và DP 1.2 (DisplayPort): Cung cấp băng thông lên tới 18Gbps (HDMI) và 21.6Gbps (DP), đáp ứng hoàn hảo cho việc truyền tải video 4K@60Hz chuẩn màu 4:4:4 từ các máy trạm Workstation, PC Server đồ họa.
• DVI-D / DVI-I: Đảm bảo khả năng tương thích ngược (Backward Compatibility) tuyệt đối với các hệ thống máy tính công nghiệp (IPC), thiết bị y tế hoặc các máy chủ thế hệ cũ, đảm bảo luồng tín hiệu số được truyền tải không suy hao.

2.2. Giải pháp tích hợp luồng phát sóng an ninh chuyên dụng qua IP Video và SDI (3G/HD/SD)

Nam Khánh NKTECH thiết kế NKCL1616 để phục vụ trực tiếp cho môi trường khắc nghiệt của ngành truyền hình và giám sát an ninh quốc gia thông qua các giao thức đặc thù:

• Hệ sinh thái SDI (3G-SDI, HD-SDI, SD-SDI): Sử dụng cáp đồng trục tiêu chuẩn với ngàm khóa BNC chắc chắn, chuẩn SDI cho phép truyền tải video độ nét cao đi xa hàng trăm mét trong các tòa nhà mà không có độ trễ, hoàn toàn miễn nhiễm với suy hao tín hiệu mạng.
• IP Video Matrix (Giải mã luồng RTSP/ONVIF): Đây là tính năng đột phá cho hệ thống CCTV. Thay vì cần hàng chục máy tính giải mã (PC Client) trung gian, NKCL1616 có thể kết nối trực tiếp vào mạng LAN và tự động giải mã hàng trăm luồng IP Camera đồng thời, sau đó phân bổ chúng lên bề mặt màn hình ghép với độ trễ cực thấp.

2.3. Mở rộng khoảng cách truyền tải và điều khiển từ xa bằng HDBaseT, LAN, RS232

Quản trị viên hạ tầng IT không thể lúc nào cũng túc trực tại phòng đặt thiết bị. Do đó, các giao thức điều khiển và truyền tải từ xa là bắt buộc:

• Công nghệ HDBaseT: Giải pháp gộp 5 loại tín hiệu (Video không nén, Audio, Nguồn điện PoE, Ethernet, Tín hiệu điều khiển) vào một sợi cáp mạng Cat6 duy nhất. Nó cho phép đặt các nguồn phát cách xa màn hình ghép tới 100 mét, cực kỳ tối ưu cho không gian giảng đường hoặc hội trường lớn.
• LAN (RJ45) và RS232: Cung cấp cổng giao tiếp mở (API/Protocol) hoàn hảo với các hệ thống điều khiển trung tâm của bên thứ ba như Crestron, Extron, AMX hay Kramer. Người dùng có thể lập trình để thay đổi kịch bản hiển thị của cả hệ thống chỉ bằng một nút bấm trên iPad hoặc màn hình cảm ứng gắn tường.

3. Ứng dụng thực tiễn của bộ vi xử lý NKCL1616 trong các môi trường đặc thù

Lý thuyết thông số kỹ thuật chỉ thực sự tỏa sáng khi được áp dụng để giải quyết các nút thắt vận hành trong thực tế. Đội ngũ kỹ sư tại Nam Khánh NKTECH đã triển khai NKCL1616 thành công cho nhiều khối ngành cốt lõi, chứng minh năng lực thích ứng vô song của hệ thống.

3.1. Vận hành hiển thị đa lớp (Multi-layer) tại các trung tâm giám sát điện lực và an ninh

Tại các phòng điều độ trung tâm (NOC / SOC), khối lượng thông tin cần xử lý cùng lúc là khổng lồ. NKCL1616 trao cho người vận hành quyền năng kiểm soát không gian pixel một cách vô hạn. Thông qua tính năng hiển thị đa lớp (Multi-layer), tính năng Hình-trong-Hình (PiP - Picture in Picture) và Roaming (cửa sổ trôi nổi tự do xuyên qua các mép viền màn hình), kỹ sư điện lực có thể ghim bản đồ lưới điện SCADA trải rộng trên 12 tấm màn hình, đồng thời mở 4 cửa sổ nhỏ lơ lửng góc trái để giám sát trực tiếp camera tại các trạm biến áp đang có cảnh báo sụt áp.

3.2. Điều phối thông tin liên lạc tương tác tại phòng học thông minh và trung tâm đào tạo

Trong các dự án giáo dục thông minh (Smart Classroom), tương tác đa chiều là chìa khóa. Bộ xử lý thu nhận tín hiệu từ bục giảng điện tử của giảng viên, camera vật thể chiếu tài liệu, và laptop của các nhóm sinh viên (qua cổng HDBaseT âm sàn). Bức tường màn hình 16 tấm có thể được chia thành 4 khu vực hiển thị độc lập (Quadrant), cho phép giảng viên đối chiếu đồng thời 4 bản trình bày của 4 nhóm sinh viên, tạo ra một môi trường học tập cộng tác đỉnh cao.

3.3. Tích hợp nền tảng trình chiếu báo cáo tại các khu công nghiệp và nhà máy

Nhà máy thông minh (Smart Factory) đòi hỏi việc trực quan hóa dữ liệu từ hệ thống ERP và MES. Với độ bền bỉ tiêu chuẩn công nghiệp, khả năng kháng bụi và chống nhiễu điện từ, NKCL1616 hoạt động 24/7 như một trung tâm thần kinh. Hệ thống có khả năng tự động luân chuyển (Auto-switching) hiển thị các bảng thông số OEE (Hiệu suất tổng thể thiết bị), camera giám sát dây chuyền sản xuất và các video đào tạo an toàn lao động tại khu vực sảnh điều hành theo lịch trình đã được lập trình sẵn.

4. Hướng dẫn thiết lập hệ thống, đấu nối cáp và cấu hình phần mềm chuẩn AV

Một bộ vi xử lý cao cấp có thể bị đánh tụt hiệu năng nếu quá trình thi công không đạt chuẩn. Việc đấu nối 32 luồng tín hiệu (16 In - 16 Out) đòi hỏi sự tính toán vật lý chi tiết.

4.1. Quy chuẩn đi dây (Cable Management) cho 32 luồng tín hiệu vào/ra

Chất lượng tín hiệu 4K/8K cực kỳ nhạy cảm với môi trường truyền dẫn. Các kỹ sư NKTECH luôn áp dụng nguyên tắc quản trị rủi ro nghiêm ngặt:

• Cách ly nhiễu điện từ (EMI/RFI): Cáp video (HDMI/DP/SDI) phải được chạy trên máng cáp độc lập, cách ly hoàn toàn với hệ thống cáp điện động lực 3 pha của nhà máy để tránh hiện tượng nhiễu sọc màn hình.
• Tiêu chuẩn bán kính cong (Bending Radius): Khi sử dụng cáp quang chuẩn AOC (Active Optical Cable) để truyền tín hiệu đi xa, việc bó cáp quá gập ở các góc tủ Rack sẽ làm gãy lõi sợi quang bên trong. Tất cả 32 đầu cáp sau lưng thiết bị đều phải được đi theo luồng cong tiêu chuẩn, dán nhãn định danh (Labeling) rõ ràng nguồn phát/nguồn thu để phục vụ công tác bảo trì.

4.2. Khai thác giao diện điều khiển trực quan (GUI) và phân quyền bảo mật

NKCL1616 đi kèm hệ thống phần mềm quản trị Client mạnh mẽ với giao diện kéo-thả (Drag & Drop) trực quan. Quản trị viên chỉ cần dùng chuột kéo một nguồn tín hiệu camera từ danh sách bên trái và thả vào vị trí màn hình mong muốn. Đặc biệt, hệ thống hỗ trợ lưu trữ hàng trăm kịch bản hiển thị (Presets). Quan trọng hơn, phần mềm cung cấp cơ chế bảo mật phân quyền đa lớp (Admin, Operator, Guest) có gắn mật khẩu, ngăn chặn hoàn toàn việc nhân sự không có thẩm quyền can thiệp vào thay đổi sơ đồ màn hình an ninh.

Để đảm bảo hệ thống ma trận 16x16 hoạt động hoàn hảo sau khi lắp đặt, các chuyên gia tại Nam Khánh NKTECH thường xuyên nhận được những thắc mắc chuyên sâu từ các nhà thầu AV và đối tác tích hợp về các vấn đề liên quan đến vận hành dài hạn. Dưới đây là phần giải đáp chi tiết.

5. Góc chuyên gia: Giải đáp chuyên sâu về ma trận xử lý hình ảnh 16x16

5.1. Bộ xử lý NKCL1616 có hỗ trợ tính năng cắm nóng (Hot-swap) cho các thẻ đầu vào/ra không?

Có. NKCL1616 được thiết kế với kiến trúc khung gầm (Chassis) kết hợp cùng các bo mạch I/O dạng thẻ (Modular Cards). Tính năng Hot-swap cho phép kỹ thuật viên rút một thẻ HDMI bị lỗi và cắm một thẻ HDMI mới vào ngay cả khi toàn bộ hệ thống đang hoạt động. Quá trình này không yêu cầu tắt nguồn (Power-off) thiết bị, đảm bảo tiêu chuẩn Zero-Downtime (không có thời gian chết) cho các trung tâm an ninh quốc gia.

5.2. Công nghệ HDBaseT trong hệ thống xử lý hình ảnh AV được định nghĩa như thế nào?

HDBaseT là một tiêu chuẩn kết nối toàn cầu dành cho việc phân phối tín hiệu đa phương tiện băng thông rộng thương mại. Nó được định nghĩa bằng quy tắc "5-Play": Khả năng truyền tải đồng thời 5 tín hiệu bao gồm Audio, Video không nén (đến 4K), Ethernet 100BaseT, Nguồn điện trực tiếp (PoE) và các tín hiệu điều khiển (RS232/IR) chỉ thông qua duy nhất một sợi cáp xoắn đôi (Cat5e/Cat6) với khoảng cách tối đa 100m.

5.3. Những loại thiết bị và vật tư nào thường được nhóm chung vào một gói thầu nâng cấp hệ thống giám sát cùng bộ xử lý này?

Một bộ xử lý hình ảnh không hoạt động độc lập. Khi triển khai gói thầu cho trung tâm giám sát, NKCL1616 luôn được tích hợp trong một hệ sinh thái đồng bộ bao gồm:

1. Hệ thống màn hình ghép viền siêu mỏng (LCD Video Wall 0.88mm - 3.5mm) hoặc màn hình LED Fine-pitch.
2. Hệ thống cáp quang AOC truyền tải tốc độ cao chống nhiễu.
3. Bộ điều khiển phòng trung tâm (Room Control System).
4. Hệ thống bộ lưu điện UPS thuần sin công suất lớn để bảo vệ vi mạch phần cứng.

5.4. Sự khác biệt giữa kiến trúc vi mạch thuần cứng (FPGA) và bộ xử lý dựa trên PC (PC-Based) trong vận hành 24/7 là gì?

Bộ xử lý PC-Based thực chất là một máy tính cấu hình cao chạy hệ điều hành (thường là Windows). Dù mạnh mẽ, chúng mang rủi ro chí mạng của hệ điều hành: dễ nhiễm virus, xung đột phần mềm, cập nhật ngầm gây gián đoạn và nguy cơ xuất hiện "Màn hình xanh chết chóc" (BSOD). Ngược lại, NKCL1616 sử dụng kiến trúc FPGA (Field-Programmable Gate Array) thuần phần cứng. Hệ thống khởi động chỉ mất vài giây, xử lý song song không phụ thuộc vào CPU/RAM máy tính, miễn nhiễm 100% với mã độc và đảm bảo độ ổn định tuyệt đối trong môi trường công nghiệp khắt khe nhất.

6. Đánh giá rủi ro: Các yếu tố đe dọa tuổi thọ hệ thống điều khiển màn hình ghép và giải pháp phòng ngừa

Ngay cả khi sở hữu một giải pháp toàn diện và cấu hình vi mạch mạnh mẽ như NKCL1616, sự chủ quan trong công tác vận hành vẫn có thể dẫn đến những rủi ro chí mạng cho toàn hệ thống màn hình ghép. Nhiệt độ và nguồn điện là hai "kẻ thù vô hình" nguy hiểm nhất. Việc lắp đặt bộ xử lý trong một không gian tủ Rack chật hẹp, thiếu quạt thông gió tản nhiệt cưỡng bức sẽ khiến vi mạch hoạt động trong tình trạng quá nhiệt (Thermal Throttling), làm suy giảm nghiêm trọng tuổi thọ của linh kiện bán dẫn và gây ra hiện tượng treo hình ngẫu nhiên. Tương tự, xung điện hoặc nhiễu từ trường từ cáp rẻ tiền sẽ phá vỡ tính toàn vẹn của tín hiệu 8K.

Chính vì vậy, để bảo vệ sự "toàn diện" của giải pháp, phần cứng tốt mới chỉ là một nửa chặng đường. Nửa còn lại phụ thuộc hoàn toàn vào năng lực của nhà thầu thi công. Nam Khánh NKTECH không chỉ cung cấp đơn thuần một thiết bị; chúng tôi mang đến quy trình tích hợp chuẩn mực từ khâu khảo sát hạ tầng, thi công chống nhiễu, đến thiết lập môi trường tản nhiệt tiêu chuẩn. Với dịch vụ bảo hành chuyên nghiệp và sự đồng hành kỹ thuật dài hạn, NKTECH cam kết biến bộ vi xử lý NKCL1616 thành trái tim bền bỉ, nhịp nhàng điều phối toàn bộ hệ thống AV của doanh nghiệp bạn xuyên suốt vòng đời dự án.
